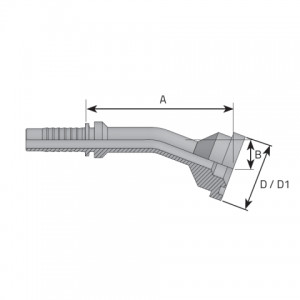

| Code | D.N. | Hose size | A mm | A inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|
| F22.5P0808I | -8 | 12.80 mm 1/2 “ |
64.00 | 2.520 “ | 1/2 “ | 31.70 | 1.250 “ | 415 bar 6019 psi |
| F22.5P0812I | -8 | 12.80 mm 1/2 “ |
69.00 | 2.720 “ | 3/4 “ | 41.30 | 1.630 “ | 415 bar 6019 psi |
| F22.5P1008I | -10 | 16.00 mm 5/8 “ |
60.00 | 2.360 “ | 1/2 “ | 31.70 | 1.250 “ | 350 bar 5076 psi |
| F22.5P1012I | -10 | 16.00 mm 5/8 “ |
66.00 | 2.600 “ | 3/4 “ | 41.30 | 1.630 “ | 350 bar 5076 psi |
| F22.5P1208I | -12 | 19.00 mm 3/4 “ |
64.00 | 2.520 “ | 1/2 “ | 31.70 | 1.250 “ | 350 bar 5076 psi |
| F22.5P1212I | -12 | 19.00 mm 3/4 “ |
70.00 | 2.760 “ | 3/4 “ | 41.30 | 1.630 “ | 350 bar 5076 psi |
| F22.5P1216I | -12 | 19.00 mm 3/4 “ |
74.00 | 2.910 “ | 1 “ | 47.60 | 1.870 “ | 350 bar 5076 psi |
| F22.5P1612I | -16 | 25.40 mm 1 “ |
86.00 | 3.390 “ | 3/4 “ | 41.30 | 1.630 “ | 280 bar 4061 psi |
| F22.5P1616I | -16 | 25.40 mm 1 “ |
89.00 | 3.500 “ | 1 “ | 47.60 | 1.870 “ | 280 bar 4061 psi |
| F22.5P1620I | -16 | 25.40 mm 1 “ |
94.00 | 3.700 “ | 1 1/4 “ | 54.00 | 2.130 “ | 280 bar 4061 psi |
| F22.5P2016I | -20 | 31.80 mm 1 1/4 “ |
100.00 | 3.940 “ | 1 “ | 47.60 | 1.870 “ | 210 bar 3046 psi |
| F22.5P2020I | -20 | 31.80 mm 1 1/4 “ |
104.00 | 4.090 “ | 1 1/4 “ | 54.00 | 2.130 “ | 210 bar 3046 psi |
| F22.5P2024I | -20 | 31.80 mm 1 1/4 “ |
107.00 | 4.210 “ | 1 1/2 “ | 63.50 | 2.500 “ | 210 bar 3046 psi |
| F22.5P2424I | -24 | 38.10 mm 1 1/2 “ |
118.00 | 4.650 “ | 1 1/2 “ | 63.50 | 2.500 “ | 185 bar 2683 psi |
| F22.5P2432I | -24 | 38.10 mm 1 1/2 “ |
119.00 | 4.690 “ | 2 “ | 79.40 | 3.130 “ | 185 bar 2683 psi |
| F22.5P3232I | -32 | 50.80 mm 2 “ |
153.00 | 6.020 “ | 2 “ | 79.40 | 3.130 “ | 172 bar 2495 psi |
