Охладительный элемент изготовлен из высокопрочного алюминиевого сплава и изготовлен методом пайки-сварки в вакууме.

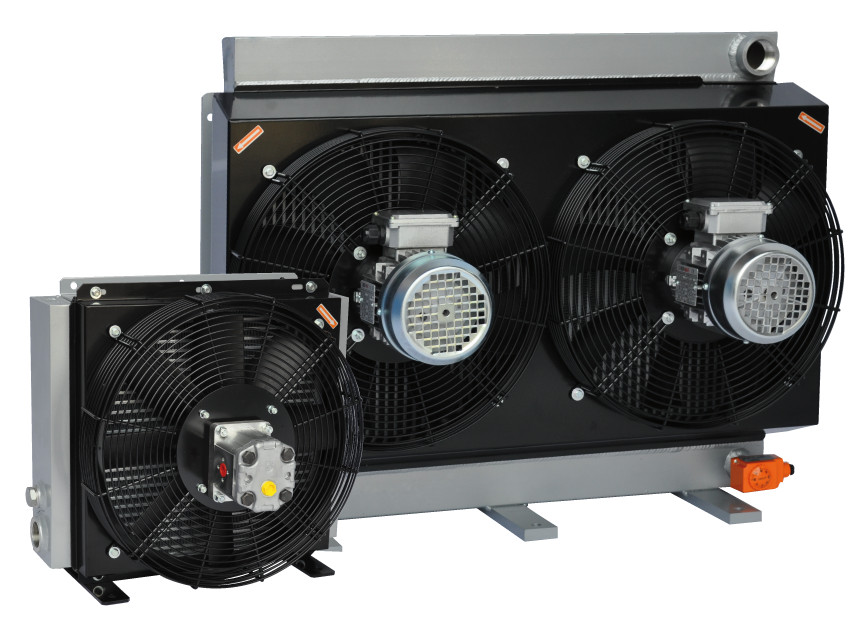

В каждом паспорте представлена техническая информация о теплообменнике, используемом для охлаждения масла гидравлической системы, и о вентиляторах с электрическим или гидравлическим двигателем.

Техническая спецификация ядра

материал: алюминий

Рабочее давление: 26 бар

Испытательное давление: 39 бар

Максимальная рабочая температура: 120°C

Пожалуйста, свяжитесь с HYDRAPAC ITALIA в случае агрессивной окружающей среды.

МОНТАЖ

Теплообменник следует устанавливать таким образом, чтобы не было препятствий для потока воздуха, соблюдая минимальное расстояние от стены (1/2 диаметра вентилятора), чтобы обеспечить естественный поток охлаждающего воздуха.

Охладитель может быть установлен в вертикальном и горизонтальном положении.

Охладители серии RAL обычно используются для охлаждения гидравлических контуров и устанавливаются на обратных линиях: они должны быть защищены от ударов и механических вибраций опорами и подсоединены к контуру гибкими трубками. Чтобы предотвратить любые повреждения, вызванные изменениями потока, ударами и пульсациями, мы рекомендуем установить перепускной клапан.

СОВМЕСТИМЫЕ ЖИДКОСТИ

минеральное масло

водомасляная эмульсия

вода-гликоль

СОВМЕСТИМЫЕ ЖИДКОСТИ

Очистка масляной стороны

После демонтажа теплообменника проведите процедуру очистки, циркулируя внутри радиатора обезжиривающее вещество, совместимое со сталью. Перед повторным подключением охладителя промойте гидравлическим маслом.

Очистка воздушной стороны

Выполните эту процедуру, используя сжатый воздух. Убедитесь, что направление струи параллельно ребрам, чтобы они не были повреждены. Если засорение теплообменника вызвано скоплением масла или смазки, очистку можно выполнить струей пара или горячей воды. Во время очистки электродвигатель должен быть соответствующим образом защищен.
