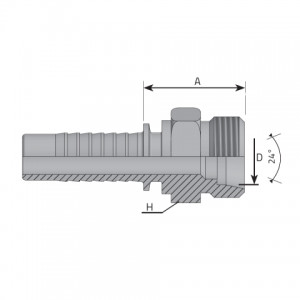

| Koд | D.N. | Шланг | T mm | T Pitch mm | A mm | A inch | D mm | D inch | H mm | H inch | Давление |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ME0314S6 | -3 | 4.80 mm 3/16 « |
M 14.0 | X 1.50 | 24.00 | 0.940 « | 6.00 | 0.240 « | 15 | 0.590 « | 420 bar 6091 psi |
| ME0316S8 | -3 | 4.80 mm 3/16 « |
M 16.0 | X 1.50 | 25.00 | 0.980 « | 8.00 | 0.310 « | 17 | 0.670 « | 420 bar 6091 psi |
| ME0414S6 | -4 | 6.40 mm 1/4 « |
M 14.0 | X 1.50 | 24.00 | 0.940 « | 6.00 | 0.240 « | 15 | 0.590 « | 450 bar 6526 psi |
| ME0416S8 | -4 | 6.40 mm 1/4 « |
M 16.0 | X 1.50 | 25.00 | 0.980 « | 8.00 | 0.310 « | 17 | 0.670 « | 450 bar 6526 psi |
| ME0418S10 | -4 | 6.40 mm 1/4 « |
M 18.0 | X 1.50 | 25.00 | 0.980 « | 10.00 | 0.390 « | 19 | 0.750 « | 450 bar 6526 psi |
| ME0420S12 | -4 | 6.40 mm 1/4 « |
M 20.0 | X 1.50 | 27.00 | 1.060 « | 12.00 | 0.470 « | 22 | 0.870 « | 450 bar 6526 psi |
| ME0518S10 | -5 | 7.90 mm 5/16 « |
M 18.0 | X 1.50 | 25.00 | 0.980 « | 10.00 | 0.390 « | 19 | 0.750 « | 350 bar 5076 psi |
| ME0520S12 | -5 | 7.90 mm 5/16 « |
M 20.0 | X 1.50 | 26.50 | 1.040 « | 12.00 | 0.470 « | 22 | 0.870 « | 350 bar 5076 psi |
| ME0618S10 | -6 | 9.50 mm 3/8 « |
M 18.0 | X 1.50 | 26.00 | 1.020 « | 10.00 | 0.390 « | 19 | 0.750 « | 450 bar 6526 psi |
| ME0620S12 | -6 | 9.50 mm 3/8 « |
M 20.0 | X 1.50 | 27.00 | 1.060 « | 12.00 | 0.470 « | 22 | 0.870 « | 450 bar 6526 psi |
| ME0622S14 | -6 | 9.50 mm 3/8 « |
M 22.0 | X 1.50 | 29.00 | 1.140 « | 14.00 | 0.550 « | 24 | 0.940 « | 450 bar 6526 psi |
| ME0822S14 | -8 | 12.80 mm 1/2 « |
M 22.0 | X 1.50 | 30.00 | 1.180 « | 14.00 | 0.550 « | 24 | 0.940 « | 420 bar 6091 psi |
| ME0824S16 | -8 | 12.80 mm 1/2 « |
M 24.0 | X 1.50 | 31.00 | 1.220 « | 16.00 | 0.630 « | 27 | 1.060 « | 420 bar 6091 psi |
| ME1030S20 | -10 | 16.00 mm 5/8 « |
M 30.0 | X 2.00 | 33.00 | 1.300 « | 20.00 | 0.790 « | 32 | 1.260 « | 350 bar 5076 psi |
| ME1230S20 | -12 | 19.00 mm 3/4 « |
M 30.0 | X 2.00 | 34.00 | 1.340 « | 20.00 | 0.790 « | 32 | 1.260 « | 350 bar 5076 psi |
| ME1236S25 | -12 | 19.00 mm 3/4 « |
M 36.0 | X 2.00 | 36.00 | 1.420 « | 25.00 | 0.980 « | 38 | 1.500 « | 350 bar 5076 psi |
| ME1242S30 | -12 | 19.00 mm 3/4 « |
M 42.0 | X 2.00 | — | — | 30.00 | 1.180 « | — | — | 350 bar 5076 psi |
| ME1636S25 | -16 | 25.40 mm 1 « |
M 36.0 | X 2.00 | 38.50 | 1.520 « | 25.00 | 0.980 « | 38 | 1.500 « | 280 bar 4061 psi |
| ME1642S30 | -16 | 25.40 mm 1 « |
M 42.0 | X 2.00 | 42.00 | 1.650 « | 30.00 | 1.180 « | 46 | 1.810 « | 280 bar 4061 psi |
| ME2042S30 | -20 | 31.80 mm 1 1/4 « |
M 42.0 | X 2.00 | 42.00 | 1.650 « | 30.00 | 1.180 « | 46 | 1.810 « | 210 bar 3046 psi |
| ME2052S38 | -20 | 31.80 mm 1 1/4 « |
M 52.0 | X 2.00 | 46.00 | 1.810 « | 38.00 | 1.500 « | 55 | 2.170 « | 210 bar 3046 psi |
| ME2452S38 | -24 | 38.10 mm 1 1/2 « |
M 52.0 | X 2.00 | 46.00 | 1.810 « | 38.00 | 1.500 « | 55 | 2.170 « | 185 bar 2683 psi |
