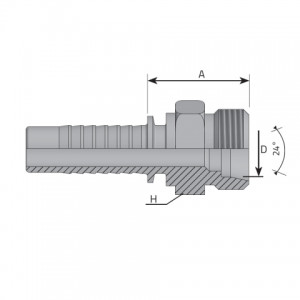

| Koд | D.N. | Шланг | T mm | T Pitch mm | A mm | A inch | D mm | D inch | H mm | H inch | Давление |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ME0312L6 | -3 | 4.80 mm 3/16 « |
M 12.0 | X 1.50 | 22.50 | 0.890 « | 6.00 | 0.240 « | 14 | 0.550 « | 250 bar 3626 psi |
| ME0314L8 | -3 | 4.80 mm 3/16 « |
M 14.0 | X 1.50 | 23.00 | 0.910 « | 8.00 | 0.310 « | 15 | 0.590 « | 250 bar 3626 psi |
| ME0412L6 | -4 | 6.40 mm 1/4 « |
M 12.0 | X 1.50 | 23.00 | 0.910 « | 6.00 | 0.240 « | 14 | 0.550 « | 250 bar 3626 psi |
| ME0414L8 | -4 | 6.40 mm 1/4 « |
M 14.0 | X 1.50 | 23.00 | 0.910 « | 8.00 | 0.310 « | 15 | 0.590 « | 250 bar 3626 psi |
| ME0416L10 | -4 | 6.40 mm 1/4 « |
M 16.0 | X 1.50 | 25.00 | 0.980 « | 10.00 | 0.390 « | 17 | 0.670 « | 250 bar 3626 psi |
| ME0418L12 | -4 | 6.40 mm 1/4 « |
M 18.0 | X 1.50 | 26.00 | 1.020 « | 12.00 | 0.470 « | 19 | 0.750 « | 250 bar 3626 psi |
| ME0514L8 | -5 | 7.90 mm 5/16 « |
M 14.0 | X 1.50 | 23.00 | 0.910 « | 8.00 | 0.310 « | 15 | 0.590 « | 250 bar 3626 psi |
| ME0516L10 | -5 | 7.90 mm 5/16 « |
M 16.0 | X 1.50 | 25.00 | 0.980 « | 10.00 | 0.390 « | 17 | 0.670 « | 250 bar 3626 psi |
| ME0518L12 | -5 | 7.90 mm 5/16 « |
M 18.0 | X 1.50 | 26.00 | 1.020 « | 12.00 | 0.470 « | 19 | 0.750 « | 250 bar 3626 psi |
| ME0616L10 | -6 | 9.50 mm 3/8 « |
M 16.0 | X 1.50 | 25.00 | 0.980 « | 10.00 | 0.390 « | 17 | 0.670 « | 250 bar 3626 psi |
| ME0618L12 | -6 | 9.50 mm 3/8 « |
M 18.0 | X 1.50 | 25.00 | 0.980 « | 12.00 | 0.470 « | 19 | 0.750 « | 250 bar 3626 psi |
| ME0622L15 | -6 | 9.50 mm 3/8 « |
M 22.0 | X 1.50 | 27.00 | 1.060 « | 15.00 | 0.590 « | 24 | 0.940 « | 250 bar 3626 psi |
| ME0818L12 | -8 | 12.80 mm 1/2 « |
M 18.0 | X 1.50 | 26.00 | 1.020 « | 12.00 | 0.470 « | 22 | 0.870 « | 250 bar 3626 psi |
| ME0822L15 | -8 | 12.80 mm 1/2 « |
M 22.0 | X 1.50 | 27.50 | 1.080 « | 15.00 | 0.590 « | 24 | 0.940 « | 250 bar 3626 psi |
| ME0826L18 | -8 | 12.80 mm 1/2 « |
M 26.0 | X 1.50 | 27.50 | 1.080 « | 18.00 | 0.710 « | 27 | 1.060 « | 160 bar 2320 psi |
| ME1026L18 | -10 | 16.00 mm 5/8 « |
M 26.0 | X 1.50 | 27.50 | 1.080 « | 18.00 | 0.710 « | 27 | 1.060 « | 160 bar 2320 psi |
| ME1030L22 | -10 | 16.00 mm 5/8 « |
M 30.0 | X 2.00 | 31.50 | 1.240 « | 22.00 | 0.870 « | 32 | 1.260 « | 160 bar 2320 psi |
| ME1226L18 | -12 | 19.00 mm 3/4 « |
M 26.0 | X 1.50 | 29.00 | 1.140 « | 18.00 | 0.710 « | 27 | 1.060 « | 160 bar 2320 psi |
| ME1230L22 | -12 | 19.00 mm 3/4 « |
M 30.0 | X 2.00 | 32.00 | 1.260 « | 22.00 | 0.870 « | 32 | 1.260 « | 160 bar 2320 psi |
| ME1636L28 | -16 | 25.40 mm 1 « |
M 36.0 | X 2.00 | 40.00 | 1.570 « | 28.00 | 1.100 « | 38 | 1.500 « | 100 bar 1450 psi |
| ME2045L35 | -20 | 31.80 mm 1 1/4 « |
M 45.0 | X 2.00 | 41.50 | 1.630 « | 35.00 | 1.380 « | 46 | 1.810 « | 100 bar 1450 psi |
| ME2452L42 | -24 | 38.10 mm 1 1/2 « |
M 52.0 | X 2.00 | 40.00 | 1.570 « | 42.00 | 1.650 « | 55 | 2.170 « | 100 bar 1450 psi |
