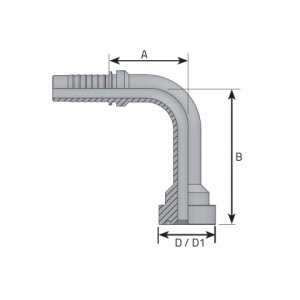

| Code | D.N. | Hose size | A mm | A inch | B mm | B inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|
| F90S1212ILD | -12 | 19.00 mm 3/4 “ |
57.00 | 2.240 “ | 105.40 | 4.150 “ | 3/4 “ | 41.30 | 1.630 “ | 350 bar 5076 psi |
| F90S1216ILD | -12 | 19.00 mm 3/4 “ |
57.00 | 2.240 “ | 142.00 | 5.590 “ | 1 “ | 47.60 | 1.870 “ | 350 bar 5076 psi |
| F90S1616ILD | -16 | 25.40 mm 1 “ |
77.00 | 3.030 “ | 124.80 | 4.910 “ | 1 “ | 47.60 | 1.870 “ | 280 bar 4061 psi |
| F90S2020ILD | -20 | 31.80 mm 1 1/4 “ |
89.00 | 3.500 “ | 123.00 | 4.840 “ | 1 1/4 “ | 54.00 | 2.130 “ | 210 bar 3046 psi |
| F90S2424ILD | -24 | 38.10 mm 1 1/2 “ |
101.00 | 3.980 “ | 139.00 | 5.547 “ | 1 1/2 “ | 63.50 | 2.500 “ | 185 bar 2683 psi |
