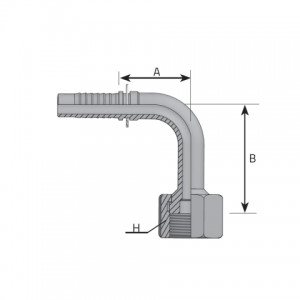

| Code | D.N. | Hose size | T inch | T/1 inch | A mm | A inch | B mm | B inch | H mm | H inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F90ORFS0406LD | 6 | 4.00 mm 1/4 “ |
9/16 | 18.0 | 26.50 | 1.040 “ | 45.50 | 1.790 “ | 17 | 0.670 “ | 450 bar 6526 psi |
| F90ORFS0609LD | 10 | 6.00 mm 3/8 “ |
11/16 | 16.0 | 32.00 | 1.260 “ | 53.50 | 2.110 “ | 22 | 0.870 “ | 445 bar 6454 psi |
| F90ORFS0611LD | 10 | 6.00 mm 3/8 “ |
13/16 | 16.0 | 36.00 | 1.420 “ | 53.50 | 2.110 “ | 24 | 0.940 “ | 445 bar 6454 psi |
| F90ORFS0811LD | 12 | 8.00 mm 1/2 “ |
13/16 | 16.0 | 37.50 | 1.480 “ | 63.50 | 2.500 “ | 24 | 0.940 “ | 415 bar 6019 psi |
| F90ORFS0813LD | 12 | 8.00 mm 1/2 “ |
1 | 14.0 | 37.00 | 1.460 “ | 64.00 | 2.520 “ | 30 | 1.180 “ | 415 bar 6019 psi |
| F90ORFS1013LD | 16 | 10.00 mm 5/8 “ |
1 | 14.0 | 45.00 | 1.770 “ | 69.00 | 2.720 “ | 30 | 1.180 “ | 350 bar 5076 psi |
| F90ORFS1014LD | 16 | 10.00 mm 5/8 “ |
1 3/16 | 12.0 | 45.00 | 1.770 “ | 73.00 | 2.870 “ | 36 | 1.420 “ | 350 bar 5076 psi |
| F90ORFS1214LD | 20 | 12.00 mm 3/4 “ |
1 3/16 | 12.0 | 51.00 | 2.010 “ | 96.00 | 3.780 “ | 36 | 1.420 “ | 350 bar 5076 psi |
| F90ORFS1615LD | 25 | 16.00 mm 1 “ |
1 7/16 | 12.0 | 69.00 | 2.720 “ | 113.00 | 4.450 “ | 41 | 1.610 “ | 280 bar 4061 psi |
