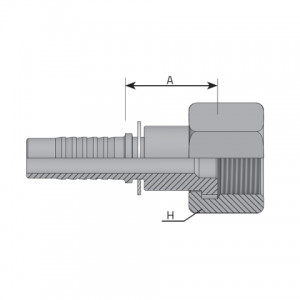

| Code | D.N. | Hose size | T inch | T/1 inch | A mm | A inch | H mm | H inch | Pressure | |
|---|---|---|---|---|---|---|---|---|---|---|
| FORFS0406 | -4 | 6.40 mm 1/4 “ |
9/16 | 18.0 | 20.50 | 0.810 “ | 17 | 0.670 “ | 450 bar 6526 psi |
|
| FORFS0409 | -4 | 6.40 mm 1/4 “ |
11/16 | 16.0 | 23.00 | 0.910 “ | 22 | 0.870 “ | 450 bar 6526 psi |
|
| FORFS0411 | -4 | 6.40 mm 1/4 “ |
13/16 | 16.0 | 26.00 | 1.030 “ | 24 | 0.950 “ | 450 bar 6526 psi |
|
| FORFS0411 | -4 | 6.40 mm 1/4 “ |
13/16 | 16.0 | 26.00 | 1.030 “ | 24 | 0.950 “ | 450 bar 6526 psi |
|
| FORFS0509 | -5 | 7.90 mm 5/16 “ |
11/16 | 16.0 | 23.00 | 0.910 “ | 22 | 0.870 “ | 350 bar 5076 psi |
|
| FORFS0606 | -6 | 9.50 mm 3/8 “ |
9/16 | 18.0 | 25.00 | 0.980 “ | 19 | 0.750 “ | 445 bar 6454 psi |
|
| FORFS0606 | -6 | 9.50 mm 3/8 “ |
9/16 | 18.0 | 25.00 | 0.980 “ | 19 | 0.750 “ | 445 bar 6454 psi |
|
| FORFS0609 | -6 | 9.50 mm 3/8 “ |
11/16 | 16.0 | 23.50 | 0.930 “ | 22 | 0.870 “ | 445 bar 6454 psi |
|
| FORFS0611 | -6 | 9.50 mm 3/8 “ |
13/16 | 16.0 | 26.00 | 1.020 “ | 24 | 0.940 “ | 445 bar 6454 psi |
|
| FORFS0809 | -8 | 12.80 mm 1/2 “ |
11/16 | 16.0 | 29.00 | 1.140 “ | 22 | 0.860 “ | 415 bar 6019 psi |
|
| FORFS0809 | -8 | 12.80 mm 1/2 “ |
11/16 | 16.0 | 29.00 | 1.140 “ | 22 | 0.860 “ | 415 bar 6019 psi |
|
| FORFS0811 | -8 | 12.80 mm 1/2 “ |
13/16 | 16.0 | 26.50 | 1.040 “ | 24 | 0.940 “ | 415 bar 6019 psi |
|
| FORFS0813 | -8 | 12.80 mm 1/2 “ |
1 | 14.0 | 30.00 | 1.180 “ | 30 | 1.180 “ | 415 bar 6019 psi |
|
| FORFS0814 | -8 | 12.80 mm 1/2 “ |
1 3/16 | 12.0 | 32.50 | 1.280 “ | 36 | 1.420 “ | 415 bar 6019 psi |
|
| FORFS1013 | -10 | 16.00 mm 5/8 “ |
1 | 14.0 | 30.00 | 1.180 “ | 30 | 1.180 “ | 350 bar 5076 psi |
|
| FORFS1014 | -10 | 16.00 mm 5/8 “ |
1 3/16 | 12.0 | 32.00 | 1.260 “ | 36 | 1.420 “ | 350 bar 5076 psi |
|
| FORFS1214 | -12 | 19.00 mm 3/4 “ |
1 3/16 | 12.0 | 33.00 | 1.300 “ | 36 | 1.420 “ | 350 bar 5076 psi |
|
| FORFS1215 | -12 | 19.00 mm 3/4 “ |
1 7/16 | 12.0 | 34.00 | 1.340 “ | 41 | 1.610 “ | 350 bar 5076 psi |
|
| FORFS1614 | -16 | 25.40 mm 1 “ |
1 3/16 | 12.0 | 38.50 | 1.510 “ | 36 | 1.410 “ | 280 bar 4061 psi |
|
| FORFS1614 | -16 | 25.40 mm 1 “ |
1 3/16 | 12.0 | 38.50 | 1.510 “ | 36 | 1.410 “ | 280 bar 4061 psi |
|
| FORFS1615 | -16 | 25.40 mm 1 “ |
1 7/16 | 12.0 | 35.00 | 1.380 “ | 41 | 1.610 “ | 280 bar 4061 psi |
|
| FORFS1621 | -16 | 25.40 mm 1 “ |
1 11/16 | 12.0 | 35.00 | 1.380 “ | 50 | 1.970 “ | 210 bar 3046 psi |
|
| FORFS2021 | -20 | 31.80 mm 1 1/4 “ |
1 11/16 | 12.0 | 35.50 | 1.400 “ | 50 | 1.970 “ | 210 bar 3046 psi |
|
| FORFS2432 | -24 | 38.10 mm 1 1/2 “ |
2 | 12.0 | 37.00 | 1.460 “ | 60 | 2.360 “ | 185 bar 2683 psi |
