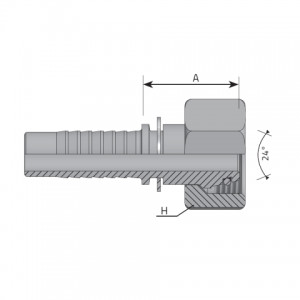

| Code | D.N. | Hose size | T mm | T Pitch mm | A mm | A inch | D mm | D inch | H mm | H inch | Pressure | Note |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FE0312L6 | -3 | 4.80 mm 3/16 “ |
M 12.0 | X 1.50 | 25.50 | 1.000 “ | 6.00 | 0.240 “ | 14 | 0.550 “ | 250 bar 3626 psi |
|
| FE0314L8 | -3 | 4.80 mm 3/16 “ |
M 14.0 | X 1.50 | 25.50 | 1.000 “ | 8.00 | 0.310 “ | 17 | 0.670 “ | 250 bar 3626 psi |
|
| FE0412L6 | -4 | 6.40 mm 1/4 “ |
M 12.0 | X 1.50 | 21.00 | 0.830 “ | 6.00 | 0.240 “ | 17 | 0.670 “ | 250 bar 3626 psi |
* |
| FE0414L8 | -4 | 6.40 mm 1/4 “ |
M 14.0 | X 1.50 | 23.50 | 0.930 “ | 8.00 | 0.310 “ | 17 | 0.670 “ | 250 bar 3626 psi |
|
| FE0416L10 | -4 | 6.40 mm 1/4 “ |
M 16.0 | X 1.50 | 26.00 | 1.020 “ | 10.00 | 0.390 “ | 19 | 0.750 “ | 250 bar 3626 psi |
|
| FE0418L12 | -4 | 6.40 mm 1/4 “ |
M 18.0 | X 1.50 | 26.00 | 1.020 “ | 12.00 | 0.470 “ | 22 | 0.870 “ | 250 bar 3626 psi |
|
| FE0514L8 | -5 | 7.90 mm 5/16 “ |
M 14.0 | X 1.50 | 21.50 | 0.850 “ | 8.00 | 0.310 “ | 19 | 0.750 “ | 250 bar 3626 psi |
* |
| FE0516L10 | -5 | 7.90 mm 5/16 “ |
M 16.0 | X 1.50 | 26.00 | 1.020 “ | 10.00 | 0.390 “ | 19 | 0.750 “ | 250 bar 3626 psi |
|
| FE0518L12 | -5 | 7.90 mm 5/16 “ |
M 18.0 | X 1.50 | 26.00 | 1.020 “ | 12.00 | 0.470 “ | 22 | 0.870 “ | 250 bar 3626 psi |
|
| FE0616L10 | -6 | 9.50 mm 3/8 “ |
M 16.0 | X 1.50 | 23.50 | 0.930 “ | 10.00 | 0.390 “ | 19 | 0.750 “ | 250 bar 3626 psi |
* |
| FE0618L12 | -6 | 9.50 mm 3/8 “ |
M 18.0 | X 1.50 | 26.50 | 1.040 “ | 12.00 | 0.470 “ | 22 | 0.870 “ | 250 bar 3626 psi |
|
| FE0622L15 | -6 | 9.50 mm 3/8 “ |
M 22.0 | X 1.50 | 27.00 | 1.060 “ | 15.00 | 0.590 “ | 27 | 1.060 “ | 250 bar 3626 psi |
|
| FE0818L12 | -8 | 12.80 mm 1/2 “ |
M 18.0 | X 1.50 | 25.50 | 1.000 “ | 12.00 | 0.470 “ | 22 | 0.870 “ | 250 bar 3626 psi |
* |
| FE0822L15 | -8 | 12.80 mm 1/2 “ |
M 22.0 | X 1.50 | 27.50 | 1.080 “ | 15.00 | 0.590 “ | 27 | 1.060 “ | 250 bar 3626 psi |
|
| FE0826L18 | -8 | 12.80 mm 1/2 “ |
M 26.0 | X 1.50 | 28.00 | 1.100 “ | 18.00 | 0.710 “ | 32 | 1.260 “ | 160 bar 2320 psi |
|
| FE1026L18 | -10 | 16.00 mm 5/8 “ |
M 26.0 | X 1.50 | 30.00 | 1.180 “ | 18.00 | 0.710 “ | 32 | 1.260 “ | 160 bar 2320 psi |
|
| FE1030L22 | -10 | 16.00 mm 5/8 “ |
M 30.0 | X 2.00 | 31.00 | 1.220 “ | 22.00 | 0.870 “ | 36 | 1.420 “ | 160 bar 2320 psi |
|
| FE1226L18 | -12 | 19.00 mm 3/4 “ |
M 26.0 | X 1.50 | 29.00 | 1.140 “ | 18.00 | 0.710 “ | 32 | 1.260 “ | 160 bar 2320 psi |
* |
| FE1230L22 | -12 | 19.00 mm 3/4 “ |
M 30.0 | X 2.00 | 31.00 | 1.220 “ | 22.00 | 0.870 “ | 36 | 1.420 “ | 160 bar 2320 psi |
|
| FE1636L28 | -16 | 25.40 mm 1 “ |
M 36.0 | X 2.00 | 33.50 | 1.320 “ | 28.00 | 1.100 “ | 41 | 1.610 “ | 100 bar 1450 psi |
|
| FE2045L35 | -20 | 31.80 mm 1 1/4 “ |
M 45.0 | X 2.00 | 38.50 | 1.520 “ | 35.00 | 1.380 “ | 50 | 1.970 “ | 100 bar 1450 psi |
|
| FE2452L42 | -24 | 38.10 mm 1 1/2 “ |
M 52.0 | X 2.00 | 39.00 | 1.540 “ | 42.00 | 1.650 “ | 60 | 2.360 “ | 100 bar 1450 psi |
