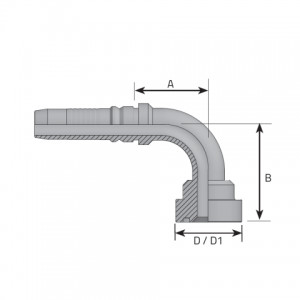

| Code | D.N. | Hose size | A mm | A inch | B mm | B inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|
| KF90S1212I | -12 | 19.00 mm 3/4 “ |
54.70 | 2.150 “ | 67.00 | 2.640 “ | 3/4 “ | 41.30 | 1.630 “ | 420 bar 6091 psi |
| KF90S1216I | -12 | 19.00 mm 3/4 “ |
54.70 | 2.150 “ | 73.00 | 2.870 “ | 1 “ | 47.60 | 1.870 “ | 420 bar 6091 psi |
| KF90S1616I | -16 | 25.40 mm 1 “ |
70.60 | 2.780 “ | 75.00 | 2.950 “ | 1 “ | 47.60 | 1.870 “ | 415 bar 6019 psi |
| KF90S1620I | -16 | 25.40 mm 1 “ |
74.60 | 2.940 “ | 80.00 | 3.150 “ | 1 1/4 “ | 54.00 | 2.130 “ | 415 bar 6019 psi |
| KF90S2020I | -20 | 31.80 mm 1 1/4 “ |
87.70 | 3.450 “ | 97.00 | 3.820 “ | 1 1/4 “ | 54.00 | 2.130 “ | 415 bar 6019 psi |
| KF90S2024I | -20 | 31.80 mm 1 1/4 “ |
87.70 | 3.450 “ | 99.00 | 3.900 “ | 1 1/2 “ | 63.50 | 2.500 “ | 415 bar 6019 psi |
| KF90S2424I | -24 | 38.10 mm 1 1/2 “ |
99.50 | 3.920 “ | 113.00 | 4.450 “ | 1 1/2 “ | 63.50 | 2.500 “ | 345 bar 5004 psi |
