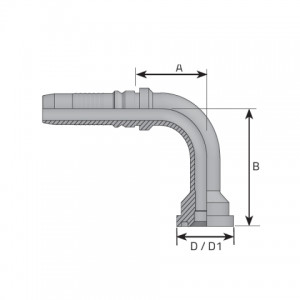

| Code | D.N. | Hose size | A mm | A inch | B mm | B inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|
| KF90L1212ILD | -12 | 19.00 mm 3/4 “ |
54.70 | 2.150 “ | 96.80 | 3.810 “ | 3/4 “ | 38.10 | 1.500 “ | 420 bar 6091 psi |
| KF90L1216ILD | -12 | 19.00 mm 3/4 “ |
54.70 | 2.150 “ | 135.50 | 5.330 “ | 1 “ | 44.50 | 1.750 “ | 420 bar 6091 psi |
| KF90L1616ILD | -16 | 25.40 mm 1 “ |
70.60 | 2.780 “ | 115.50 | 4.550 “ | 1 “ | 44.50 | 1.750 “ | 415 bar 6019 psi |
| KF90L2020ILD | -20 | 31.80 mm 1 1/4 “ |
87.70 | 3.450 “ | 115.20 | 4.540 “ | 1 1/4 “ | 50.80 | 2.000 “ | 250 bar 3626 psi |
| KF90L2424ILD | -24 | 38.10 mm 1 1/2 “ |
99.50 | 3.920 “ | 131.40 | 5.170 “ | 1 1/2 “ | 60.30 | 2.370 “ | 200 bar 2901 psi |
