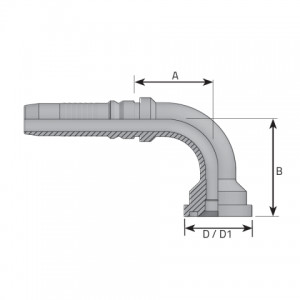

| Code | D.N. | Hose size | A mm | A inch | B mm | B inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|
| KF90L1212I | -12 | 19.00 mm 3/4 “ |
54.70 | 2.150 “ | 58.00 | 2.280 “ | 3/4 “ | 38.10 | 1.500 “ | 420 bar 6091 psi |
| KF90L1216I | -12 | 19.00 mm 3/4 “ |
54.70 | 2.150 “ | 62.00 | 2.440 “ | 1 “ | 44.50 | 1.750 “ | 420 bar 6091 psi |
| KF90L1612I | -16 | 25.40 mm 1 “ |
74.60 | 2.940 “ | 60.00 | 2.360 “ | 3/4 “ | 38.10 | 1.500 “ | 415 bar 6019 psi |
| KF90L1616I | -16 | 25.40 mm 1 “ |
70.60 | 2.780 “ | 68.00 | 2.680 “ | 1 “ | 44.50 | 1.750 “ | 415 bar 6019 psi |
| KF90L1620I | -16 | 25.40 mm 1 “ |
74.60 | 2.940 “ | 70.00 | 2.760 “ | 1 1/4 “ | 50.80 | 2.000 “ | 415 bar 6019 psi |
| KF90L2020I | -20 | 31.80 mm 1 1/4 “ |
87.70 | 3.450 “ | 87.00 | 3.430 “ | 1 1/4 “ | 50.80 | 2.000 “ | 250 bar 3626 psi |
| KF90L2024I | -20 | 31.80 mm 1 1/4 “ |
87.70 | 3.450 “ | 88.00 | 3.460 “ | 1 1/2 “ | 60.30 | 2.370 “ | 250 bar 3626 psi |
| KF90L2424I | -24 | 38.10 mm 1 1/2 “ |
99.50 | 3.920 “ | 102.00 | 4.020 “ | 1 1/2 “ | 60.30 | 2.370 “ | 200 bar 2901 psi |
| KF90L2432I | -24 | 38.10 mm 1 1/2 “ |
99.50 | 3.920 “ | 118.00 | 4.650 “ | 2 “ | 71.40 | 2.810 “ | 200 bar 2901 psi |
| KF90L3232I | -32 | 50.80 mm 2 “ |
144.00 | 5.670 “ | 125.00 | 4.920 “ | 2 “ | 71.40 | 2.810 “ | 200 bar 2901 psi |
