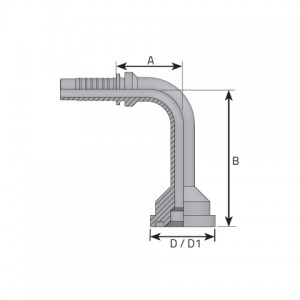

| Code | D.N. | Hose size | A mm | A inch | B mm | B inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|
| F90P1212I LD | 20 | 12.00 mm 3/4 “ |
57.00 | 2.240 “ | 100.00 | 3.940 “ | 3/4 “ | 41.30 | 1.630 “ | 350 bar 5076 psi |
| F90P1216I LD | 20 | 12.00 mm 3/4 “ |
57.00 | 2.240 “ | 137.00 | 5.390 “ | 1 “ | 47.60 | 1.870 “ | 350 bar 5076 psi |
| F90P1616I LD | 25 | 16.00 mm 1 “ |
77.00 | 3.030 “ | 120.00 | 4.720 “ | 1 “ | 47.60 | 1.870 “ | 280 bar 4061 psi |
| F90P2020I LD | 32 | 20.00 mm 1 1/4 “ |
89.00 | 3.500 “ | 115.00 | 4.530 “ | 1 1/4 “ | 54.00 | 2.130 “ | 210 bar 3046 psi |
| F90P2424I LD | 40 | 24.00 mm 1 1/2 “ |
95.00 | 3.740 “ | 135.00 | 5.310 “ | 1 1/2 “ | 63.50 | 2.500 “ | 185 bar 2683 psi |
