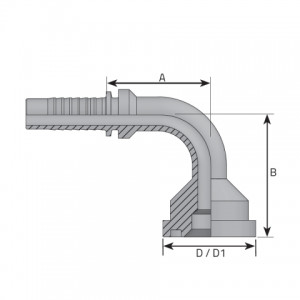

| Code | D.N. | Hose size | A mm | A inch | B mm | B inch | D inch | D1 mm | D1 inch | Pressure |
|---|---|---|---|---|---|---|---|---|---|---|
| F90P0808I | -8 | 12.80 mm 1/2 “ |
39.00 | 1.540 “ | 44.00 | 1.730 “ | 1/2 “ | 31.70 | 1.250 “ | 415 bar 6019 psi |
| F90P0812I | -8 | 12.80 mm 1/2 “ |
39.00 | 1.540 “ | 51.00 | 2.010 “ | 3/4 “ | 41.30 | 1.630 “ | 415 bar 6019 psi |
| F90P1008I | -10 | 16.00 mm 5/8 “ |
49.00 | 1.930 “ | 50.00 | 1.970 “ | 1/2 “ | 31.70 | 1.250 “ | 350 bar 5076 psi |
| F90P1012I | -10 | 16.00 mm 5/8 “ |
49.00 | 1.930 “ | 59.00 | 2.320 “ | 3/4 “ | 41.30 | 1.630 “ | 350 bar 5076 psi |
| F90P1208I | -12 | 19.00 mm 3/4 “ |
57.00 | 2.240 “ | 53.00 | 2.090 “ | 1/2 “ | 31.70 | 1.250 “ | 350 bar 5076 psi |
| F90P1212I | -12 | 19.00 mm 3/4 “ |
57.00 | 2.240 “ | 62.00 | 2.440 “ | 3/4 “ | 41.30 | 1.630 “ | 350 bar 5076 psi |
| F90P1216I | -12 | 19.00 mm 3/4 “ |
57.00 | 2.240 “ | 67.00 | 2.640 “ | 1 “ | 47.60 | 1.870 “ | 350 bar 5076 psi |
| F90P1612I | -16 | 25.40 mm 1 “ |
77.00 | 3.030 “ | 64.00 | 2.520 “ | 3/4 “ | 41.30 | 1.630 “ | 280 bar 4061 psi |
| F90P1616I | -16 | 25.40 mm 1 “ |
77.00 | 3.030 “ | 69.00 | 2.720 “ | 1 “ | 47.60 | 1.870 “ | 280 bar 4061 psi |
| F90P1620I | -16 | 25.40 mm 1 “ |
77.00 | 3.030 “ | 73.00 | 2.870 “ | 1 1/4 “ | 54.00 | 2.130 “ | 280 bar 4061 psi |
| F90P2016I | -20 | 31.80 mm 1 1/4 “ |
89.00 | 3.500 “ | 87.00 | 3.430 “ | 1 “ | 47.60 | 1.870 “ | 210 bar 3046 psi |
| F90P2020I | -20 | 31.80 mm 1 1/4 “ |
89.00 | 3.500 “ | 93.00 | 3.660 “ | 1 1/4 “ | 54.00 | 2.130 “ | 210 bar 3046 psi |
| F90P2024I | -20 | 31.80 mm 1 1/4 “ |
89.00 | 3.500 “ | 97.00 | 3.820 “ | 1 1/2 “ | 63.50 | 2.500 “ | 210 bar 3046 psi |
| F90P2424I | -24 | 38.10 mm 1 1/2 “ |
101.00 | 3.980 “ | 111.00 | 4.370 “ | 1 1/2 “ | 63.50 | 2.500 “ | 185 bar 2683 psi |
| F90P2432I | -24 | 38.10 mm 1 1/2 “ |
101.00 | 3.980 “ | 126.00 | 4.960 “ | 2 “ | 79.40 | 3.130 “ | 185 bar 2683 psi |
| F90P3232I | -32 | 50.80 mm 2 “ |
144.00 | 5.670 “ | 128.00 | 5.040 “ | 2 “ | 79.40 | 3.130 “ | 172 bar 2495 psi |
