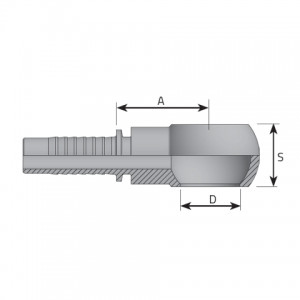

| Code | D.N. | Hose size | T inch | A mm | A inch | D mm | D inch | S mm | S inch |
|---|---|---|---|---|---|---|---|---|---|
| OG0302 | -3 | 4.80 mm 3/16 “ |
1/8 | 19.50 | 0.770 “ | 10.00 | 0.390 “ | 10.00 | 0.390 “ |
| OG0304 | -3 | 4.80 mm 3/16 “ |
1/4 | 22.50 | 0.890 “ | 13.20 | 0.520 “ | 14.00 | 0.550 “ |
| OG0402 | -4 | 6.40 mm 1/4 “ |
1/8 | 24.00 | 0.940 “ | 10.00 | 0.390 “ | 10.00 | 0.390 “ |
| OG0404 | -4 | 6.40 mm 1/4 “ |
1/4 | 23.00 | 0.910 “ | 13.20 | 0.520 “ | 14.00 | 0.550 “ |
| OG0406 | -4 | 6.40 mm 1/4 “ |
3/8 | 26.50 | 1.040 “ | 16.70 | 0.660 “ | 17.00 | 0.670 “ |
| OG0408 | -4 | 6.40 mm 1/4 “ |
1/2 | 32.50 | 1.280 “ | 21.00 | 0.830 “ | 22.00 | 0.870 “ |
| OG0504 | -5 | 7.90 mm 5/16 “ |
1/4 | 24.00 | 0.940 “ | 13.20 | 0.520 “ | 14.00 | 0.550 “ |
| OG0506 | -5 | 7.90 mm 5/16 “ |
3/8 | 26.50 | 1.040 “ | 16.70 | 0.660 “ | 17.00 | 0.670 “ |
| OG0508 | -5 | 7.90 mm 5/16 “ |
1/2 | 27.50 | 1.080 “ | 21.00 | 0.830 “ | 22.00 | 0.870 “ |
| OG0604 | -6 | 9.50 mm 3/8 “ |
1/4 | 31.50 | 1.240 “ | 13.20 | 0.520 “ | 14.00 | 0.550 “ |
| OG0606 | -6 | 9.50 mm 3/8 “ |
3/8 | 26.50 | 1.040 “ | 16.70 | 0.660 “ | 17.00 | 0.670 “ |
| OG0608 | -6 | 9.50 mm 3/8 “ |
1/2 | 27.50 | 1.080 “ | 21.00 | 0.830 “ | 22.00 | 0.870 “ |
| OG0806 | -8 | 12.80 mm 1/2 “ |
3/8 | 31.00 | 1.220 “ | 16.70 | 0.660 “ | 17.00 | 0.670 “ |
| OG0808 | -8 | 12.80 mm 1/2 “ |
1/2 | 33.00 | 1.300 “ | 21.00 | 0.830 “ | 22.00 | 0.870 “ |
| OG0810 | -8 | 12.80 mm 1/2 “ |
5/8 | 32.50 | 1.280 “ | 23.30 | 0.920 “ | 25.00 | 0.980 “ |
| OG0812 | -8 | 12.80 mm 1/2 “ |
3/4 | 34.50 | 1.360 “ | 26.50 | 1.040 “ | 30.00 | 1.180 “ |
| OG1008 | -10 | 16.00 mm 5/8 “ |
1/2 | 31.50 | 1.240 “ | 21.00 | 0.830 “ | 22.00 | 0.870 “ |
| OG1010 | -10 | 16.00 mm 5/8 “ |
5/8 | 32.50 | 1.280 “ | 23.30 | 0.920 “ | 25.00 | 0.980 “ |
| OG1012 | -10 | 16.00 mm 5/8 “ |
3/4 | 34.50 | 1.360 “ | 26.50 | 1.040 “ | 30.00 | 1.180 “ |
| OG1212 | -12 | 19.00 mm 3/4 “ |
3/4 | 35.00 | 1.380 “ | 26.50 | 1.040 “ | 30.00 | 1.180 “ |
| OG1216 | -12 | 19.00 mm 3/4 “ |
1 | 48.00 | 1.890 “ | 33.40 | 1.310 “ | 38.00 | 1.500 “ |
| OG1612 | -16 | 25.40 mm 1 “ |
3/4 | – | – | – | – | – | – |
| OG1616 | -16 | 25.40 mm 1 “ |
1 | 43.00 | 1.690 “ | 33.40 | 1.310 “ | 38.00 | 1.500 “ |
| OG2020 | -20 | 31.80 mm 1 1/4 “ |
1 1/4 | 57.70 | 2.270 “ | 42.10 | 1.660 “ | 47.00 | 1.850 “ |
